Ürün serisi
:
Harmony XB4
Ürün ya da bileşen tipi
:

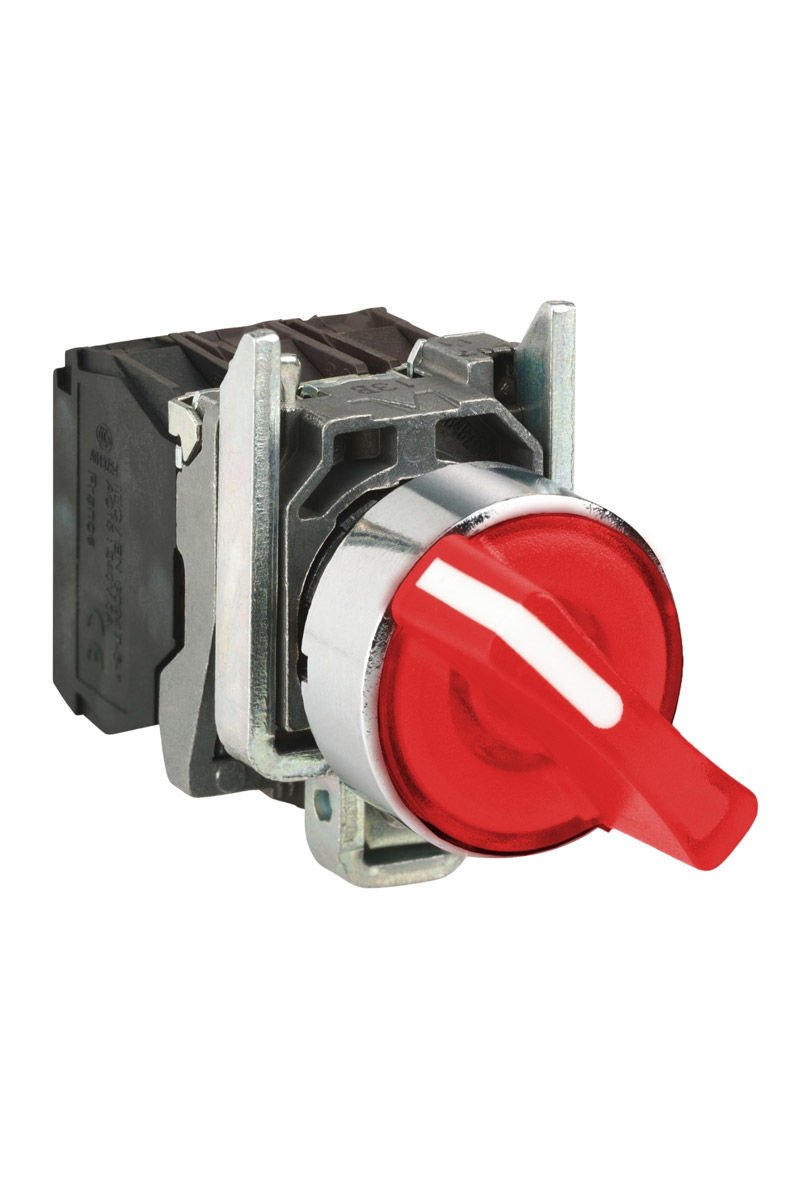

Işıklı seçici anahtar
Ürün grubu
:
XB4
Şev malzemesi
:
Krom kaplı metal
Sabitleme bileziği malzemesi
:
Zamak
Başlık tipi
:
Standard
Montaj çapı
:
22 mm
Bölünemez miktar başına satış
:
1
Sinyalleme birimi başlığı biçimi
:
Yuvarlak
Operatörün tipi
:
Sabit
Operatör profili
:
Kırmızı standart kol
Operatör konum bilgisi
:
3 konum +/- 45°
Kontak tipi ve düzenleme
:
1 NA + 1 NK
Kontak işlemi
:
Yavaş kesen
Bağlantılar - terminaller
:
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, >= 1 x 0,22 mm² kablo uçsuz 'e uygunEN/IEC 60947-1
Işık kaynağı
:
Korumalı LED
Ampul tabanı
:
Entegre LED
[Us] nominal besleme gerilimi
:
230...240 V AC -de 50/60 Hz
Tamamlayıcı Özellikler
Yüksek basınçlı rondelaya direnç
:
7000000 Pa -de 55 °C, mesafe: 0,1 m
Kontak kullanımı
:
Standart kontaklar
Pozitif açıklık
:
Ile 'e uygunEN/IEC 60947-5-1 ek K
Çalışma torku
:
0,14 N.m Elektrik durumu değişimi YOK
Mekanik dayanıklılık
:
1000000 cycles
Sıkma torku
:
0,8…1,2 N.m 'e uygunEN 60947-1
Vida başının şekli
:
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
Kontak malzemesi
:
Gümüş alaşım (Ag/Ni)
Kisa devre korumasi
:
10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1
[Ith] klasik açık hava termik akımı
:
10 A 'e uygunEN/IEC 60947-5-1
[Ui] nominal yalıtım voltajı
:
600 V (kirlilik derecesi 3) 'e uygunEN 60947-1
[Uimp] nominal darbe dayanım voltajı
:
6 kV 'e uygunEN 60947-1
[Ie] nominal çalışma akımı
:
3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
Elektrik dayanıklılığı
:
1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN 60947-5-1 ek C
Elektrik güvenilirliği IEC 60947-5-4
:
Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
Sinyalleme tipi
:
Sabit
Besleme gerilimi limitleri
:
195…264 V AC
Akım tüketimi
:
14 mA
Hizmet ömrü
:
100000 h nominal gerilimde ve 25 °C
Kesinti dayanımı
:
1 kV 'e uygunIEC 61000-4-5
Cihaz sunumu
:
Açılı
