Ürün serisi
:
Harmony XB4
Ürün ya da bileşen tipi
:

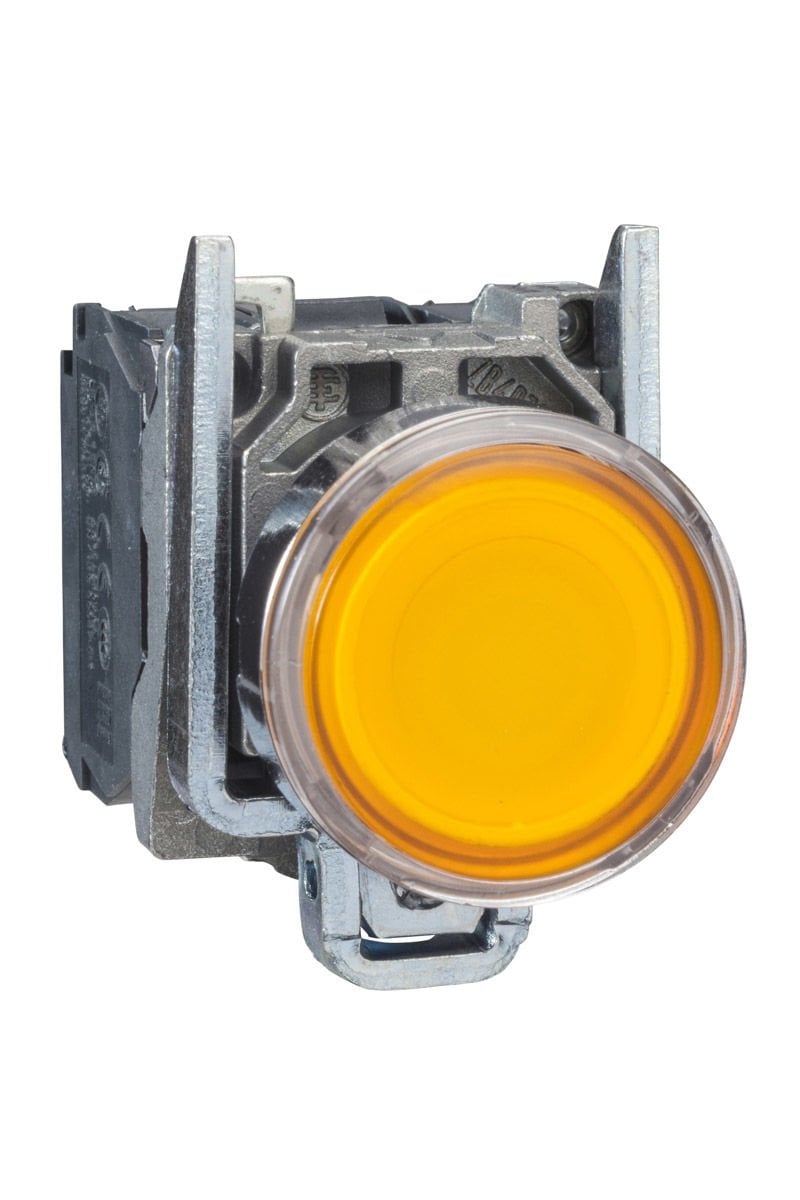

Işıklı buton
Ürün grubu
:
XB4
Şev malzemesi
:
Krom kaplı metal
Sabitleme bileziği malzemesi
:
Zamak
Montaj çapı
:
22 mm
Bölünemez miktar başına satış
:
1
Başlık tipi
:
Standard
Sinyalleme birimi başlığı biçimi
:
Yuvarlak
Operatörün tipi
:
Yaylı kurma
Operatör profili
:
Turuncu sıva altı
Operatör ek bilgisi
:
Daz lens ile
Kontak tipi ve düzenleme
:
1 NA + 1 NK
Kontak işlemi
:
Yavaş kesen
Bağlantılar - terminaller
:
Vida kelepçesi terminalleri, <= 2 x 1,5 mm² Kablo uçlu 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1
Vida kelepçesi terminalleri, 1 x 0,22...2 x 2,5 mm² kablo uçsuz 'e uygunEN/IEC 60947-1
Işık kaynağı
:
Korumalı LED
Ampul tabanı
:
Entegre LED
[Us] nominal besleme gerilimi
:
24 V AC/DC -de 50/60 Hz
Tamamlayıcı Özellikler
Yükseklik
:
47 mm
Genişlik
:
30 mm
Derinlik
:
101 mm
Terminallerin açıklaması ISO n°1
:
(13-14)NO
(21-22)NC
(21-22)NC
Ürün ağırlığı
:
0,097 kg
Yüksek basınçlı rondelaya direnç
:
7000000 Pa -de 55 °C, mesafe: 0,1 m
Kontak kullanımı
:
Standart kontaklar
Pozitif açıklık
:
Ile 'e uygunEN/IEC 60947-5-1 ek K
Çalışma hareketi
:
1,5 mm (NK değişimi elektrik durumu)
2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket)
2,6 mm (Elektrik durumu değişimi YOK)
4,3 mm (toplam hareket)
Çalışma gücü
:
3,5 N NK değişimi elektrik durumu
3,8 N
3,8 N
Mekanik dayanıklılık
:
10000000 cycles
Sıkma torku
:
0,8…1,2 N.m 'e uygunEN 60947-1
Vida başının şekli
:
Çapraz ile uyumludur Philips no 1 tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
Çapraz ile uyumludur pozidriv No 1 tornavida
Slotlu ile uyumludur düz Ø 4 mm tornavida
Slotlu ile uyumludur düz Ø 5,5 mm tornavida
Kontak malzemesi
:
Gümüş alaşım (Ag/Ni)
Kisa devre korumasi
:
10 A kartuş sigortası tip gG 'e uygunEN/IEC 60947-5-1
[Ith] klasik açık hava termik akımı
:
10 A 'e uygunEN/IEC 60947-5-1
[Ui] nominal yalıtım voltajı
:
600 V (kirlilik derecesi 3) 'e uygunEN/IEC 60947-1
[Uimp] nominal darbe dayanım voltajı
:
6 kV 'e uygunEN/IEC 60947-1
[Ie] nominal çalışma akımı
:
3 A -de 240 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
6 A -de 120 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
0,1 A -de 600 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,27 A -de 250 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
0,55 A -de 125 V, DC-13, Q600 'e uygunEN/IEC 60947-5-1
1,2 A -de 600 V, AC-15, A600 'e uygunEN/IEC 60947-5-1
Elektrik dayanıklılığı
:
1000000 cycles, AC-15, 2 A -de 230 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 3 A -de 120 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, AC-15, 4 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,2 A -de 110 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
1000000 cycles, DC-13, 0,5 A -de 24 V, çalisma hizi <3600 cyc/h, yük faktörü: 0,5 'e uygunEN/IEC 60947-5-1 ek C
Elektrik güvenilirliği IEC 60947-5-4
:
Λ < 10exp(-6) -de 5 V ve 1 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
Λ < 10exp(-8) -de 17 V ve 5 mA temiz ortamda 'e uygunEN/IEC 60947-5-4
Sinyalleme tipi
:
Sabit
Akım tüketimi
:
18 mA
Hizmet ömrü
:
100000 h nominal gerilimde ve 25 °C
Kesinti dayanımı
:
1 kV 'e uygunIEC 61000-4-5
Besleme gerilimi limitleri
:
19,2…30 V DC
21,6…26,4 V AC
21,6…26,4 V AC
Cihaz sunumu
:
Açılı
