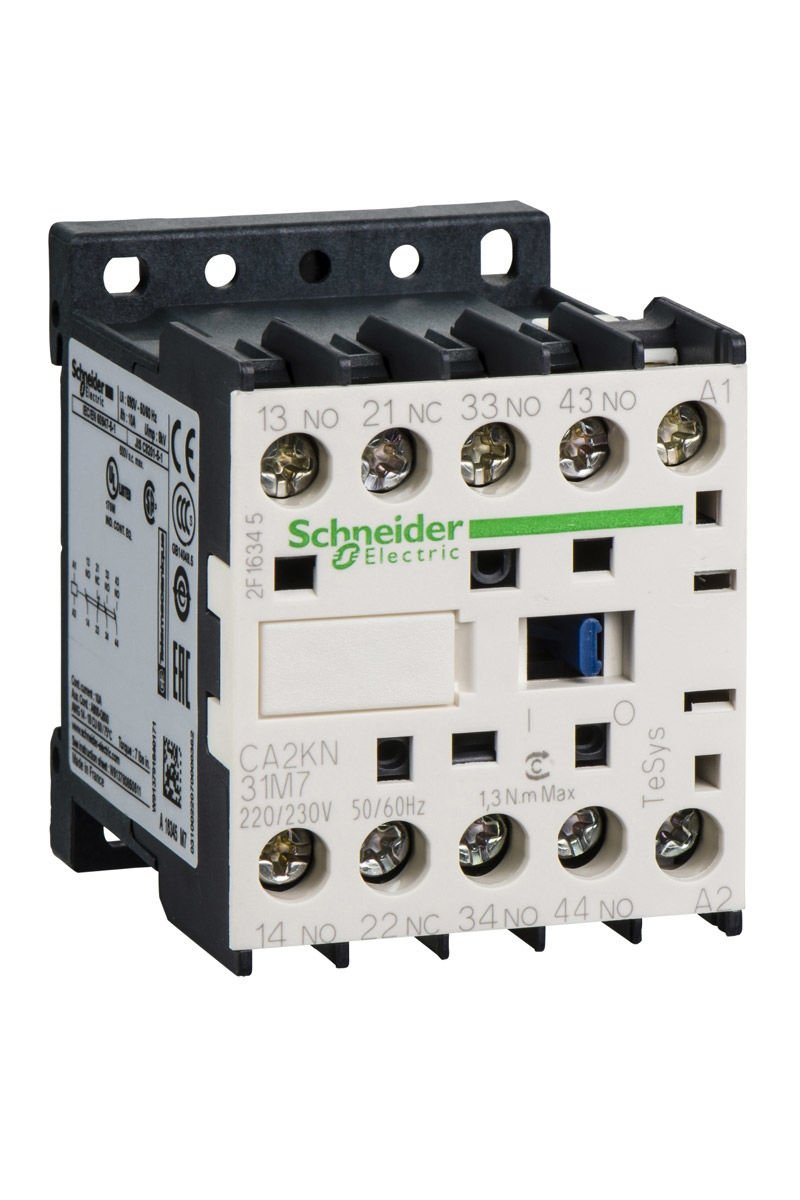

Schneider CA2-KN31M7 220/230VAC 3NA+1NK Yardımcı Kontak
(0) Yorum - 0 Puan
Stok Kodu
CA2KN31M7
Fiyat
880,00 TL + KDV
*39,78 TL den başlayan taksitlerle!!
%60
422,40 TL
1.056,00 TL
Seri
:
TeSys
Ürün adı
:
TeSys CAK
Ürün ya da bileşen tipi
:
Kontrol rölesi
Ürün grubu
:
CA2K
Kontaktör uygulaması
:
Kontrol devresi
Kullanım kategorisi
:
AC-15
DC-13
DC-13
Kutup kontak düzenleme
:
3 NA + 1 NK
[Ue] nominal çalışma voltajı
:
<= 690 V <= 400 Hz
Kontrol devresi tipi
:
AC -de 50/60 Hz
Kontrol devresi gerilimi
:
220...230 V AC 50/60 Hz
Tamamlayıcı Özellikler
[Ith] klasik açık hava termik akımı
:
10 A -de <50 °C
Irms nominal kapama kapasitesi
:
110 A 'e uygunIEC 60947
Ilgili sigorta değeri
:
10 A gG 'e uygunIEC 60947
10 A gG 'e uygunVDE 0660
10 A gG 'e uygunVDE 0660
[Ui] nominal yalıtım voltajı
:
690 V 'e uygunIEC 60947
750 V 'e uygunVDE 0110 grup C
690 V 'e uygunBS 5424
600 V 'e uygunCSA C22.2 No 14
750 V 'e uygunVDE 0110 grup C
690 V 'e uygunBS 5424
600 V 'e uygunCSA C22.2 No 14
Montaj desteği
:
Plaka
Ray
Ray
Bağlantılar - terminaller
:
Vida kelepçesi terminalleri 1 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 2 kablo(lar) 1,5…4 mm²katı
Vida kelepçesi terminalleri 1 kablo(lar) 0,75…4 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,75…4 mm²esnek kablo uçsuz
Vida kelepçesi terminalleri 1 kablo(lar) 0,34…1,5 mm²esnek ile
Vida kelepçesi terminalleri 2 kablo(lar) 0,34…1,5 mm²esnek kablo uçsuz
Sıkma torku
:
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Kontrol devresi gerilim limitleri
:
Düşme: 0,2...0,75 Uc 50 °C)
Çalışma: 0,8...1,15 Uc 50 °C)
Çalışma: 0,8...1,15 Uc 50 °C)
Çalışma süresi
:
10...20 msn bobinin enerjisini kesme ve NA açma
10...20 msn bobin enerjileme ve NA kapama
15...25 msn bobinin enerjisini kesme ve NK kapama
5...15 msn bobin enerjileme ve NK açma
10...20 msn bobin enerjileme ve NA kapama
15...25 msn bobinin enerjisini kesme ve NK kapama
5...15 msn bobin enerjileme ve NK açma
Mekanik dayanıklılık
:
10 Mcycles
Maximum operating rate
:
10000 cyc/h
Mikro kırılmalara bağışıklık
:
2 ms
VA cinsinden kalkış gücü
:
30 VA 20 °C)
VA cinsinden tutma güç tüketimi
:
4,5 VA 20 °C)
Isı dağılımı
:
1,3 W
Minimum anahtarlama gerilimi
:
17 V
Minimum anahtarlama akımı
:
5 mA
Çakışmama mesafesi
:
0,5 mm
Yalıtım direnci
:
> 10 MOhm
Yükseklik
:
58 mm
Genişlik
:
45 mm
Derinlik
:
57 mm
Ürün ağırlığı
:
0,18 kg
