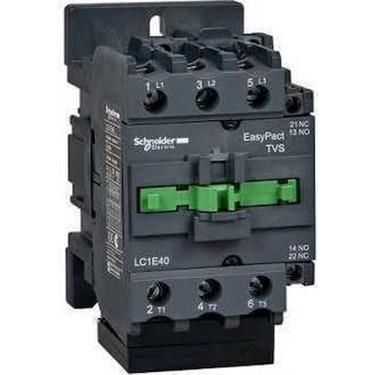

Schneider LC1E40M5 Easypact 40A 220Vac 1Na1Nk Kontaktör
0 - Yorum Yap
Stok Kodu
LC1E40M5
Kategori
%60
1.600,70 TL
4.001,76 TL
147,62
TL den başlayan taksitlerle!!
Kazancınız: 2.401.06 TL
Seri
:
EasyPact
Ürün adı
:
EasyPact TVS
Ürün ya da bileşen tipi
:
Kontaktör
Ürün grubu
:
LC1E
Kontaktör uygulaması
:
Motor kontrol
Direnç yükü
Direnç yükü
Kullanım kategorisi
:
AC-1
AC-3
AC-3
Kutup tanımı
:
3P
Power pole contact composition
:
3 NA
[Ue] nominal çalışma voltajı
:
Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı
:
40 A 55 °C) -de <= 440 V AC AC-3 için güç devresi
60 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
60 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
Motor gücü kW
:
18,5 kW -de 380...400 V
11 kW -de 220...230 V AC 50/60 Hz
22 kW -de 415 V
22 kW -de 440 V
22 kW -de 500 V
30 kW -de 660...690 V
11 kW -de 220...230 V AC 50/60 Hz
22 kW -de 415 V
22 kW -de 440 V
22 kW -de 500 V
30 kW -de 660...690 V
Kontrol devresi tipi
:
AC -de 50 Hz
Kontrol devresi gerilimi
:
220 V AC 50 Hz
Yükseklik
:
127 mm
Genişlik
:
75 mm
Derinlik
:
114 mm
Ürün ağırlığı
:
0,98 kg
Renk
:
Gri (RAL 7011)
Tamamlayıcı Özellikler
Yardımcı kontak düzenleme
:
1 NA + 1 NK
[Uimp] nominal darbe dayanım voltajı
:
6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
[Ui] nominal yalıtım voltajı
:
690 V 'e uygunIEC 60947-4-1
Aşırı gerilim kategorisi
:
III
[Ith] klasik açık hava termik akımı
:
60 A -de <55 °C
Irms nominal kapama kapasitesi
:
400 A -de 440 V AC için güç devresi 'e uygunIEC 60947-4-1
Nominal kesme kapasitesi
:
320 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
:
320 A -de <40 °C - 10 s için güç devresi
165 A -de <40 °C - 60 s için güç devresi
72 A -de <40 °C - 600 s için güç devresi
165 A -de <40 °C - 60 s için güç devresi
72 A -de <40 °C - 600 s için güç devresi
Ilgili sigorta değeri
:
10 A gG -de <= 690 V koordinasyon tip 1 için kontrol devresi 'e uygunIEC 60947-5-1
80 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
80 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
Ortalama empedans
:
1,5 mOhm - Ith 60 A 50 Hz için güç devresi
Kutup başına güç dağılımı
:
2,4 W AC-3
5,4 W AC-1
5,4 W AC-1
Kontrol devresi gerilim limitleri
:
Çalışma: 0,85...1,1 Uc -de 50 Hz 55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C)
Düşme: 0,3...0,6 Uc -de 50 Hz 55 °C)
Çalışma süresi
:
20...26 ms kapanışta
8...12 ms açılışta
8...12 ms açılışta
Mekanik dayanıklılık
:
5000000 cycles
Maximum operating rate
:
1200 cyc/h -de <55 °C
VA cinsinden kalkış gücü
:
160 VA 50 Hz 0,75 20 °C)
140 VA 60 Hz 0,75 20 °C)
140 VA 60 Hz 0,75 20 °C)
VA cinsinden tutma güç tüketimi
:
15 VA 50 Hz 0,3 20 °C)
13 VA 60 Hz 0,3 20 °C)
13 VA 60 Hz 0,3 20 °C)
Isı dağılımı
:
6…10 W için kontrol devresi
Minimum anahtarlama akımı
:
5 mA için kontrol devresi
Minimum anahtarlama gerilimi
:
17 V için kontrol devresi
Çakışmama süresi
:
1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Yalıtım direnci
:
> 10 MOhm için kontrol devresi
Elektrik dayanıklılığı
:
350000 cycles AC-1
900000 cycles AC-3
900000 cycles AC-3
Montaj desteği
:
Plaka
DIN rayı
DIN rayı
Bağlantılar - terminaller
:
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - kablo sertligi: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - kablo sertligi: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - kablo sertligi: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - kablo sertligi: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - kablo sertligi: katı kablo uçsuz
Recommended tightening torque
:
Kontrol devresi: 1,2 N.m
Güç devresi: 5 N.m
Güç devresi: 5 N.m
Max tightening torque
:
Kontrol devresi: 1,4 N.m
Güç devresi: 5,8 N.m
Güç devresi: 5,8 N.m
