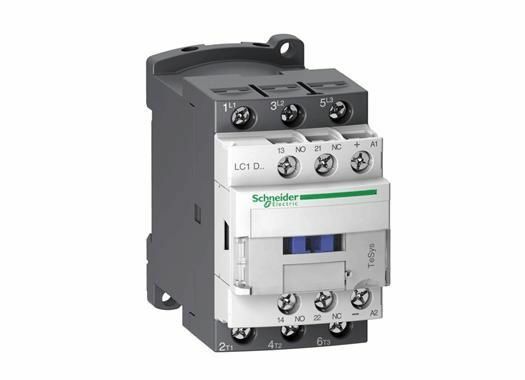

Schneider LC1-D12B7 24VAC 5.5kW 1NA+1NK Kontaktör
0 - Yorum Yap
Stok Kodu
LC1D12B7
Kategori
%60
825,79 TL
2.064,48 TL
76,16
TL den başlayan taksitlerle!!
Kazancınız: 1.238.69 TL
Seri
:
TeSys
TeSys Deca
TeSys Deca
Ürün adı
:
TeSys D
TeSys Deca
TeSys Deca
Ürün ya da bileşen tipi
:
Kontaktör
Ürün grubu
:
LC1D
Kontaktör uygulaması
:
Direnç yükü
Motor kontrol
Motor kontrol
Kullanım kategorisi
:
AC-3
AC-1
AC-4
AC-3e
AC-1
AC-4
AC-3e
Kutup tanımı
:
3P
Power pole contact composition
:
3 NA
[Ue] nominal çalışma voltajı
:
Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC
Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı
:
25 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
12 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
12 A 60 °C) -de <= 440 V AC AC-3e için güç devresi
12 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
12 A 60 °C) -de <= 440 V AC AC-3e için güç devresi
Motor gücü kW
:
3 kW -de 220...230 V AC 50/60 Hz (AC-3)
5,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
5,5 kW -de 415...440 V AC 50/60 Hz (AC-3)
7,5 kW -de 500 V AC 50/60 Hz (AC-3)
7,5 kW -de 660...690 V AC 50/60 Hz (AC-3)
3,7 kW -de 400 V AC 50/60 Hz (AC-4)
3 kW -de 220...230 V AC 50/60 Hz (AC-3e)
5,5 kW -de 380...400 V AC 50/60 Hz (AC-3e)
5,5 kW -de 415...440 V AC 50/60 Hz (AC-3e)
7,5 kW -de 500 V AC 50/60 Hz (AC-3e)
7,5 kW -de 660...690 V AC 50/60 Hz (AC-3e)
5,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
5,5 kW -de 415...440 V AC 50/60 Hz (AC-3)
7,5 kW -de 500 V AC 50/60 Hz (AC-3)
7,5 kW -de 660...690 V AC 50/60 Hz (AC-3)
3,7 kW -de 400 V AC 50/60 Hz (AC-4)
3 kW -de 220...230 V AC 50/60 Hz (AC-3e)
5,5 kW -de 380...400 V AC 50/60 Hz (AC-3e)
5,5 kW -de 415...440 V AC 50/60 Hz (AC-3e)
7,5 kW -de 500 V AC 50/60 Hz (AC-3e)
7,5 kW -de 660...690 V AC 50/60 Hz (AC-3e)
Motor power HP (UL / CSA)
:
0,5 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
2 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
3 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
3 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
7,5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
2 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
3 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
3 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
7,5 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
Kontrol devresi tipi
:
AC -de 50/60 Hz
Kontrol devresi gerilimi
:
24 V AC 50/60 Hz
Yardımcı kontak düzenleme
:
1 NA + 1 NK
[Uimp] nominal darbe dayanım voltajı
:
6 kV 'e uygunIEC 60947
Aşırı gerilim kategorisi
:
III
[Ith] klasik açık hava termik akımı
:
25 A -de <60 °C için güç devresi
10 A -de <60 °C için sinyalleme devresi
10 A -de <60 °C için sinyalleme devresi
Irms nominal kapama kapasitesi
:
250 A -de 440 V için güç devresi 'e uygunIEC 60947
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
Nominal kesme kapasitesi
:
250 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
:
105 A -de <40 °C - 10 s için güç devresi
210 A -de <40 °C - 1 sn için güç devresi
30 A -de <40 °C - 10 min için güç devresi
61 A -de <40 °C - 1 min için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi
210 A -de <40 °C - 1 sn için güç devresi
30 A -de <40 °C - 10 min için güç devresi
61 A -de <40 °C - 1 min için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi
Ilgili sigorta değeri
:
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
40 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
25 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
40 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
25 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
Ortalama empedans
:
2,5 mOhm - Ith 25 A 50 Hz için güç devresi
[Ui] nominal yalıtım voltajı
:
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Elektrik dayanıklılığı
:
2 Mcycles 12 A AC-3 Ue'de <= 440 V
0,8 Mcycles 25 A AC-1 Ue'de <= 440 V
2 Mcycles 12 A AC-3e Ue'de <= 440 V
0,8 Mcycles 25 A AC-1 Ue'de <= 440 V
2 Mcycles 12 A AC-3e Ue'de <= 440 V
Kutup başına güç dağılımı
:
0,36 W AC-3
1,56 W AC-1
0,36 W AC-3e
1,56 W AC-1
0,36 W AC-3e
Front cover
:
Ile
Montaj desteği
:
Ray
Plaka
Plaka
Standartlar
:
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1
Ürün sertifikaları
:
CCC
CSA
GL
GOST
BV
DNV
RINA
LROS (Lloyds register of shipping)
UL
UKCA
CSA
GL
GOST
BV
DNV
RINA
LROS (Lloyds register of shipping)
UL
UKCA
Bağlantılar - terminaller
:
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Güç devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Sıkma torku
:
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Çalışma süresi
:
12...22 msn kapama
4...19 msn açma
4...19 msn açma
Güvenlik güvenilirlik düzeyi
:
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık
:
15 Mcycles
Maximum operating rate
:
3600 cyc/h -de <60 °C
Tamamlayıcı Özellikler
Bobin teknolojisi
:
Yerleşik süpresör modülü olmadan
Kontrol devresi gerilim limitleri
:
0,3...0,6 Uc -40…70 °C düşme AC 50/60 Hz
0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz
0,8...1,1 Uc -40…60 °C çalışma AC 50 Hz
0,85...1,1 Uc -40…60 °C çalışma AC 60 Hz
1...1.1 Uc 60…70 °C çalışma AC 50/60 Hz
VA cinsinden kalkış gücü
:
70 VA 60 Hz 0,75 20 °C)
70 VA 50 Hz 0,75 20 °C)
70 VA 50 Hz 0,75 20 °C)
VA cinsinden tutma güç tüketimi
:
7,5 VA 60 Hz 0,3 20 °C)
7 VA 50 Hz 0,3 20 °C)
7 VA 50 Hz 0,3 20 °C)
Isı dağılımı
:
2…3 W -de 50/60 Hz
Yardımcı kontak tipi
:
Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
Sinyalleme devre frekansı
:
25...400 Hz
Minimum anahtarlama akımı
:
5 mA için sinyalleme devresi
Minimum anahtarlama gerilimi
:
17 V için sinyalleme devresi
Çakışmama süresi
:
1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında
Yalıtım direnci
:
> 10 MOhm için sinyalleme devresi
