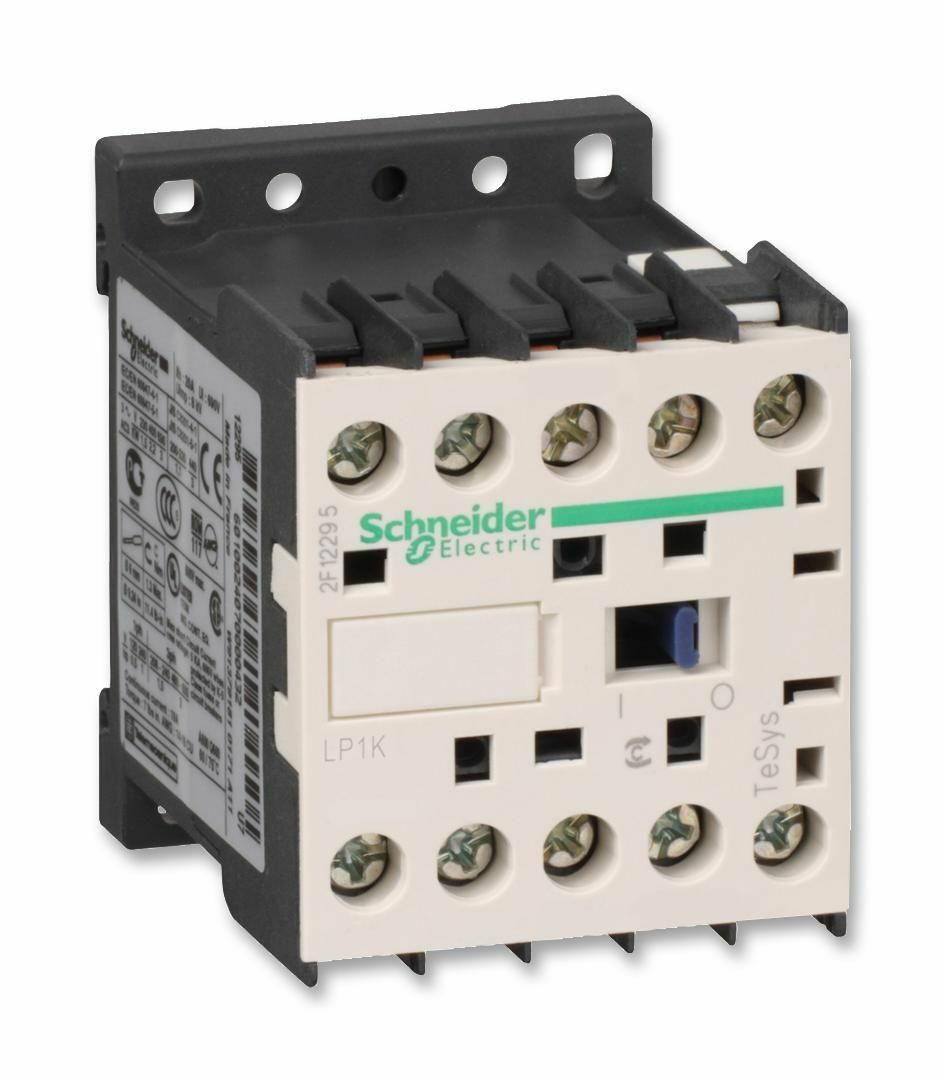

Schneider LP1-K1201BD 24VDC 1NO Kontaktör
0 - Yorum Yap
Stok Kodu
LP1K1201BD
Kategori
%60
848,26 TL
2.120,64 TL
78,23
TL den başlayan taksitlerle!!
Kazancınız: 1.272.38 TL
Ürün serisi
:
TeSys K
Seri
:
TeSys
Ürün ya da bileşen tipi
:
Kontaktör
Ürün grubu
:
LP1K
Kontaktör uygulaması
:
Direnç yükü
Motor kontrol
Motor kontrol
Kullanım kategorisi
:
AC-1
AC-4
AC-3
AC-4
AC-3
Kutup tanımı
:
3P
Kutup kontak düzenleme
:
3 NA
[Ie] nominal çalışma akımı
:
12 A 50 °C) -de <= 440 V AC-3 için güç devresi
10 A 60 °C) -de <= 440 V AC-3 için güç devresi
20 A 50 °C) -de <= 690 V AC-1 için güç devresi
16 A 60 °C) -de <= 690 V AC-1 için güç devresi
10 A 60 °C) -de <= 440 V AC-3 için güç devresi
20 A 50 °C) -de <= 690 V AC-1 için güç devresi
16 A 60 °C) -de <= 690 V AC-1 için güç devresi
Yardımcı kontak düzenleme
:
1 NK
Tamamlayıcı Özellikler
Yardımcı kontak tipi
:
Tip anlık 1 NK
Kontrol devresi gerilim limitleri
:
Çalışma: 0,8...1,15 Uc 50 °C)
Düşme: 0,1...0,75 Uc 50 °C)
Düşme: 0,1...0,75 Uc 50 °C)
[Ui] nominal yalıtım voltajı
:
Güç devresi: 600 V 'e uygunUL 508
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1
Sinyalleme devresi: 600 V 'e uygunUL 508
Güç devresi: 600 V 'e uygunCSA C22.2 No 14
Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-4-1
Sinyalleme devresi: 690 V 'e uygunIEC 60947-5-1
Sinyalleme devresi: 600 V 'e uygunUL 508
Güç devresi: 600 V 'e uygunCSA C22.2 No 14
Sinyalleme devresi: 600 V 'e uygunCSA C22.2 No 14
[Uimp] nominal darbe dayanım voltajı
:
8 kV
Aşırı gerilim kategorisi
:
III
Montaj desteği
:
Ray
Plaka
Plaka
Alev geciktirici
:
V1 'e uygunUL 94
Gereksinim 2 'e uygunNF F 16-101
Gereksinim 2 'e uygunNF F 16-102
Gereksinim 2 'e uygunNF F 16-101
Gereksinim 2 'e uygunNF F 16-102
Sıkma torku
:
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
1,3 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
[Ue] nominal çalışma voltajı
:
Güç devresi: 690 V AC 50/60 Hz
Sinyalleme devresi: 690 V AC 50/60 Hz
Sinyalleme devresi: 690 V AC 50/60 Hz
[Ith] klasik açık hava termik akımı
:
20 A -de <50 °C için güç devresi
10 A -de <50 °C için sinyalleme devresi
10 A -de <50 °C için sinyalleme devresi
Irms nominal kapama kapasitesi
:
110 A AC için sinyalleme devresi 'e uygunIEC 60947
144 A AC için güç devresi 'e uygunNF C 63-110
144 A AC için güç devresi 'e uygunIEC 60947
144 A AC için güç devresi 'e uygunNF C 63-110
144 A AC için güç devresi 'e uygunIEC 60947
Nominal kesme kapasitesi
:
110 A -de 440 V 'e uygunIEC 60947
80 A -de 500 V 'e uygunIEC 60947
70 A -de 660...690 V 'e uygunIEC 60947
80 A -de 500 V 'e uygunIEC 60947
70 A -de 660...690 V 'e uygunIEC 60947
Ilgili sigorta değeri
:
25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660
Ortalama empedans
:
3 mOhm - Ith 20 A 50 Hz için güç devresi
W cinsinden kalkış gücü
:
3 W 20 °C)
W cinsinden tutma güç tüketimi
:
3 W -de 20 °C
Çalışma süresi
:
30...40 msn bobin enerjileme ve NA kapama
10 ms bobinin enerjisini kesme ve NA açma
10 ms bobinin enerjisini kesme ve NA açma
Güvenlik güvenilirlik düzeyi
:
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık
:
10 Mcycles
Maximum operating rate
:
3600 cyc/h
Minimum anahtarlama akımı
:
5 mA için sinyalleme devresi
Minimum anahtarlama gerilimi
:
17 V için sinyalleme devresi
Yalıtım direnci
:
> 10 MOhm için sinyalleme devresi
Yükseklik
:
58 mm
Genişlik
:
45 mm
Derinlik
:
57 mm
Ürün ağırlığı
:
0,225 kg
