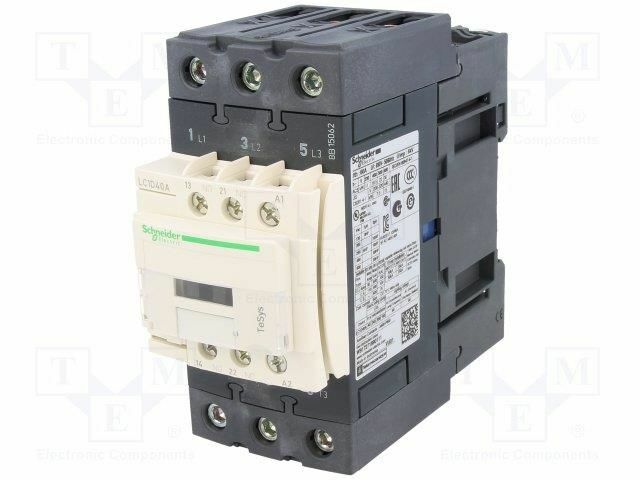

Schneider LC1-D40ABD 24VDC 18.5kW 1NA+1NK Kontaktör
0 - Yorum Yap
Stok Kodu
LC1D40ABD
Kategori
%60
3.928,03 TL
9.820,08 TL
362,26
TL den başlayan taksitlerle!!
Kazancınız: 5.892.05 TL
Seri
:
TeSys
TeSys Deca
TeSys Deca
Ürün adı
:
TeSys D
TeSys Deca
TeSys Deca
Ürün ya da bileşen tipi
:
Kontaktör
Ürün grubu
:
LC1D
Kontaktör uygulaması
:
Direnç yükü
Motor kontrol
Motor kontrol
Kullanım kategorisi
:
AC-4
AC-1
AC-3
AC-3e
AC-1
AC-3
AC-3e
Kutup tanımı
:
3P
Power pole contact composition
:
3 NA
[Ue] nominal çalışma voltajı
:
Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC
Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı
:
60 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
40 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
40 A 60 °C) -de <= 440 V AC AC-3e için güç devresi
40 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
40 A 60 °C) -de <= 440 V AC AC-3e için güç devresi
Motor gücü kW
:
18,5 kW -de 380...400 V AC 50/60 Hz (AC-3)
11 kW -de 220...230 V AC 50/60 Hz (AC-3)
22 kW -de 415...440 V AC 50/60 Hz (AC-3)
22 kW -de 500 V AC 50/60 Hz (AC-3)
30 kW -de 660...690 V AC 50/60 Hz (AC-3)
9 kW -de 400 V AC 50/60 Hz (AC-4)
18,5 kW -de 380...400 V AC 50/60 Hz (AC-3e)
11 kW -de 220...230 V AC 50/60 Hz (AC-3e)
22 kW -de 415...440 V AC 50/60 Hz (AC-3e)
22 kW -de 500 V AC 50/60 Hz (AC-3e)
30 kW -de 660...690 V AC 50/60 Hz (AC-3e)
11 kW -de 220...230 V AC 50/60 Hz (AC-3)
22 kW -de 415...440 V AC 50/60 Hz (AC-3)
22 kW -de 500 V AC 50/60 Hz (AC-3)
30 kW -de 660...690 V AC 50/60 Hz (AC-3)
9 kW -de 400 V AC 50/60 Hz (AC-4)
18,5 kW -de 380...400 V AC 50/60 Hz (AC-3e)
11 kW -de 220...230 V AC 50/60 Hz (AC-3e)
22 kW -de 415...440 V AC 50/60 Hz (AC-3e)
22 kW -de 500 V AC 50/60 Hz (AC-3e)
30 kW -de 660...690 V AC 50/60 Hz (AC-3e)
Motor power HP (UL / CSA)
:
5 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
10 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
30 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
3 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
30 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
30 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
10 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
3 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
30 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
Kontrol devresi tipi
:
DC standart
Kontrol devresi gerilimi
:
24 V DC
Yardımcı kontak düzenleme
:
1 NA + 1 NK
[Uimp] nominal darbe dayanım voltajı
:
6 kV 'e uygunIEC 60947
Aşırı gerilim kategorisi
:
III
[Ith] klasik açık hava termik akımı
:
10 A -de <60 °C için sinyalleme devresi
60 A -de <60 °C için güç devresi
60 A -de <60 °C için güç devresi
Irms nominal kapama kapasitesi
:
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
800 A -de 440 V için güç devresi 'e uygunIEC 60947
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
800 A -de 440 V için güç devresi 'e uygunIEC 60947
Nominal kesme kapasitesi
:
800 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
:
320 A -de <40 °C - 10 s için güç devresi
720 A -de <40 °C - 1 sn için güç devresi
72 A -de <40 °C - 10 min için güç devresi
165 A -de <40 °C - 1 min için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi
720 A -de <40 °C - 1 sn için güç devresi
72 A -de <40 °C - 10 min için güç devresi
165 A -de <40 °C - 1 min için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi
Ilgili sigorta değeri
:
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
80 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
80 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
80 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
80 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
Ortalama empedans
:
1,5 mOhm - Ith 60 A 50 Hz için güç devresi
[Ui] nominal yalıtım voltajı
:
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Elektrik dayanıklılığı
:
0,7 Mcycles 60 A AC-1 Ue'de <= 440 V
1,5 Mcycles 40 A AC-3 Ue'de <= 440 V
1,5 Mcycles 40 A AC-3e Ue'de <= 440 V
1,5 Mcycles 40 A AC-3 Ue'de <= 440 V
1,5 Mcycles 40 A AC-3e Ue'de <= 440 V
Kutup başına güç dağılımı
:
2,4 W AC-3
5,4 W AC-1
2,4 W AC-3e
5,4 W AC-1
2,4 W AC-3e
Front cover
:
Ile
Montaj desteği
:
Ray
Plaka
Plaka
Standartlar
:
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1
Ürün sertifikaları
:
CCC
CSA
GOST
UL
CSA
GOST
UL
Bağlantılar - terminaller
:
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vidalı bağlantı 1 kablo(lar) 1…35 mm²esnek kablo uçsuz
Güç devresi: vidalı bağlantı 2 kablo(lar) 1…25 mm²esnek kablo uçsuz
Güç devresi: vidalı bağlantı 1 kablo(lar) 1…35 mm²esnek ile
Güç devresi: vidalı bağlantı 2 kablo(lar) 1…25 mm²esnek ile
Güç devresi: vidalı bağlantı 1 kablo(lar) 1…35 mm²katı kablo uçsuz
Güç devresi: vidalı bağlantı 2 kablo(lar) 1…25 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vidalı bağlantı 1 kablo(lar) 1…35 mm²esnek kablo uçsuz
Güç devresi: vidalı bağlantı 2 kablo(lar) 1…25 mm²esnek kablo uçsuz
Güç devresi: vidalı bağlantı 1 kablo(lar) 1…35 mm²esnek ile
Güç devresi: vidalı bağlantı 2 kablo(lar) 1…25 mm²esnek ile
Güç devresi: vidalı bağlantı 1 kablo(lar) 1…35 mm²katı kablo uçsuz
Güç devresi: vidalı bağlantı 2 kablo(lar) 1…25 mm²katı kablo uçsuz
Sıkma torku
:
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm
Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm
Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Çalışma süresi
:
42,5...57,5 ms kapama
16...24 msn açma
16...24 msn açma
Güvenlik güvenilirlik düzeyi
:
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık
:
10 Mcycles
Maximum operating rate
:
3600 cyc/h -de <60 °C
Tamamlayıcı Özellikler
Bobin teknolojisi
:
Yerleşik çift yönlü tepe sınırlayıcı diyot süpresör
Kontrol devresi gerilim limitleri
:
0,1...0,3 Uc -40…70 °C düşme DC
0,75...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC
0,75...1,25 Uc -40…60 °C çalışma DC
1...1.25 Uc 60…70 °C çalışma DC
Zaman sabiti
:
34 ms
W cinsinden kalkış gücü
:
19 W 20 °C)
W cinsinden tutma güç tüketimi
:
7,4 W -de 20 °C
Yardımcı kontak tipi
:
Tip mekanik olarak bağlantılı 1 NA + 1 NK 'e uygunIEC 60947-5-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
Tip ayna kontak 1 NK 'e uygunIEC 60947-4-1
Sinyalleme devre frekansı
:
25...400 Hz
Minimum anahtarlama akımı
:
5 mA için sinyalleme devresi
Minimum anahtarlama gerilimi
:
17 V için sinyalleme devresi
Çakışmama süresi
:
1,5 ms enerji kesmede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında
1,5 ms enerjilemede NK ve NA kontağı arasında
Yalıtım direnci
:
> 10 MOhm için sinyalleme devresi
