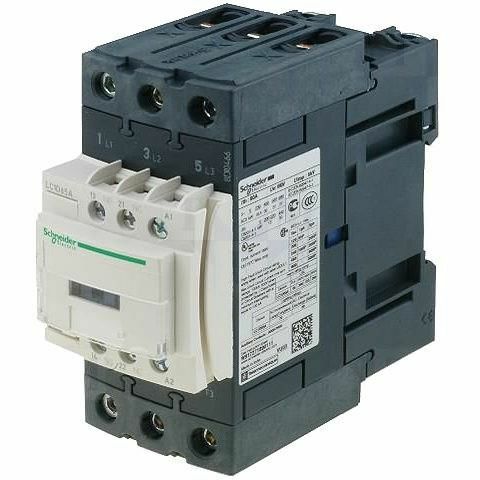

Schneider LC1-D50ABD 24VDC 22kW 1NA+1NK Kontaktör
0 - Yorum Yap
Stok Kodu
LC1D50ABD
Kategori
%60
4.815,65 TL
12.039,12 TL
444,12
TL den başlayan taksitlerle!!
Kazancınız: 7.223.47 TL
Seri
:
TeSys
TeSys Deca
TeSys Deca
Ürün adı
:
TeSys D
TeSys Deca
TeSys Deca
Ürün ya da bileşen tipi
:
Kontaktör
Ürün grubu
:
LC1D
Kontaktör uygulaması
:
Direnç yükü
Motor kontrol
Motor kontrol
Kullanım kategorisi
:
AC-4
AC-1
AC-3
AC-3e
AC-1
AC-3
AC-3e
Kutup tanımı
:
3P
Power pole contact composition
:
3 NA
[Ue] nominal çalışma voltajı
:
Güç devresi: <= 690 V AC 25...400 Hz
Güç devresi: <= 300 V DC
Güç devresi: <= 300 V DC
[Ie] nominal çalışma akımı
:
50 A 60 °C) -de <= 440 V AC AC-3 için güç devresi
80 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
50 A 60 °C) -de <= 440 V AC AC-3e için güç devresi
80 A 60 °C) -de <= 440 V AC AC-1 için güç devresi
50 A 60 °C) -de <= 440 V AC AC-3e için güç devresi
Motor gücü kW
:
15 kW -de 220...230 V AC 50/60 Hz (AC-3)
22 kW -de 380...400 V AC 50/60 Hz (AC-3)
30 kW -de 500 V AC 50/60 Hz (AC-3)
33 kW -de 660...690 V AC 50/60 Hz (AC-3)
25 kW -de 415 V AC 50/60 Hz (AC-3)
30 kW -de 440 V AC 50/60 Hz (AC-3)
11 kW -de 400 V AC 50/60 Hz (AC-4)
15 kW -de 220...230 V AC 50/60 Hz (AC-3e)
22 kW -de 380...400 V AC 50/60 Hz (AC-3e)
30 kW -de 500 V AC 50/60 Hz (AC-3e)
33 kW -de 660...690 V AC 50/60 Hz (AC-3e)
25 kW -de 415 V AC 50/60 Hz (AC-3e)
30 kW -de 440 V AC 50/60 Hz (AC-3e)
22 kW -de 380...400 V AC 50/60 Hz (AC-3)
30 kW -de 500 V AC 50/60 Hz (AC-3)
33 kW -de 660...690 V AC 50/60 Hz (AC-3)
25 kW -de 415 V AC 50/60 Hz (AC-3)
30 kW -de 440 V AC 50/60 Hz (AC-3)
11 kW -de 400 V AC 50/60 Hz (AC-4)
15 kW -de 220...230 V AC 50/60 Hz (AC-3e)
22 kW -de 380...400 V AC 50/60 Hz (AC-3e)
30 kW -de 500 V AC 50/60 Hz (AC-3e)
33 kW -de 660...690 V AC 50/60 Hz (AC-3e)
25 kW -de 415 V AC 50/60 Hz (AC-3e)
30 kW -de 440 V AC 50/60 Hz (AC-3e)
Motor power HP (UL / CSA)
:
3 hp -de 115 V AC 50/60 Hz için 1 faz motorlar
7,5 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
15 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
15 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
40 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
40 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
7,5 hp -de 230/240 V AC 50/60 Hz için 1 faz motorlar
15 hp -de 200/208 V AC 50/60 Hz için 3 faz motorlar
15 hp -de 230/240 V AC 50/60 Hz için 3 faz motorlar
40 hp -de 460/480 V AC 50/60 Hz için 3 faz motorlar
40 hp -de 575/600 V AC 50/60 Hz için 3 faz motorlar
Kontrol devresi tipi
:
DC standart
Kontrol devresi gerilimi
:
24 V DC
Yardımcı kontak düzenleme
:
1 NA + 1 NK
[Uimp] nominal darbe dayanım voltajı
:
6 kV 'e uygunIEC 60947
Aşırı gerilim kategorisi
:
III
[Ith] klasik açık hava termik akımı
:
10 A -de <60 °C için sinyalleme devresi
80 A -de <60 °C için güç devresi
80 A -de <60 °C için güç devresi
Irms nominal kapama kapasitesi
:
140 A AC için sinyalleme devresi 'e uygunIEC 60947-5-1
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
900 A -de 440 V için güç devresi 'e uygunIEC 60947
250 A DC için sinyalleme devresi 'e uygunIEC 60947-5-1
900 A -de 440 V için güç devresi 'e uygunIEC 60947
Nominal kesme kapasitesi
:
900 A -de 440 V için güç devresi 'e uygunIEC 60947
[Icw] nominal kısa süreli dayanma akımı
:
400 A -de <40 °C - 10 s için güç devresi
810 A -de <40 °C - 1 sn için güç devresi
84 A -de <40 °C - 10 min için güç devresi
208 A -de <40 °C - 1 min için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi
810 A -de <40 °C - 1 sn için güç devresi
84 A -de <40 °C - 10 min için güç devresi
208 A -de <40 °C - 1 min için güç devresi
100 A - 1 sn için sinyalleme devresi
120 A - 500 ms için sinyalleme devresi
140 A - 100 ms için sinyalleme devresi
Ilgili sigorta değeri
:
10 A gG için sinyalleme devresi 'e uygunIEC 60947-5-1
100 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
100 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
100 A gG -de <= 690 V koordinasyon tip 1 için güç devresi
100 A gG -de <= 690 V koordinasyon tip 2 için güç devresi
Ortalama empedans
:
1,5 mOhm - Ith 80 A 50 Hz için güç devresi
[Ui] nominal yalıtım voltajı
:
Güç devresi: 600 V CSA sertifikali
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Güç devresi: 600 V UL sertifikali
Sinyalleme devresi: 690 V 'e uygunIEC 60947-1
Sinyalleme devresi: 600 V CSA sertifikali
Sinyalleme devresi: 600 V UL sertifikali
Güç devresi: 690 V 'e uygunIEC 60947-4-1
Elektrik dayanıklılığı
:
1,45 Mcycles 50 A AC-3 Ue'de <= 440 V
0,5 Mcycles 80 A AC-1 Ue'de <= 440 V
1,45 Mcycles 50 A AC-3e Ue'de <= 440 V
0,5 Mcycles 80 A AC-1 Ue'de <= 440 V
1,45 Mcycles 50 A AC-3e Ue'de <= 440 V
Kutup başına güç dağılımı
:
3,7 W AC-3
9,6 W AC-1
3,7 W AC-3e
9,6 W AC-1
3,7 W AC-3e
Front cover
:
Ile
Montaj desteği
:
Plaka
Ray
Ray
Standartlar
:
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508
IEC 60335-1
Ürün sertifikaları
:
UL
GOST
DNV
LROS (Lloyds register of shipping)
CCC
GL
CSA
RINA
BV
GOST
DNV
LROS (Lloyds register of shipping)
CCC
GL
CSA
RINA
BV
Bağlantılar - terminaller
:
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…2,5 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vidalı bağlantı 1 kablo(lar) 1…35 mm²esnek kablo uçsuz
Güç devresi: vidalı bağlantı 2 kablo(lar) 1…25 mm²esnek kablo uçsuz
Güç devresi: vidalı bağlantı 1 kablo(lar) 1…35 mm²esnek ile
Güç devresi: vidalı bağlantı 2 kablo(lar) 1…25 mm²esnek ile
Güç devresi: vidalı bağlantı 1 kablo(lar) 1…35 mm²katı kablo uçsuz
Güç devresi: vidalı bağlantı 2 kablo(lar) 1…25 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²esnek ile
Kontrol devresi: vida kelepçesi terminalleri 1 kablo(lar) 1…4 mm²katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 kablo(lar) 1…4 mm²katı kablo uçsuz
Güç devresi: vidalı bağlantı 1 kablo(lar) 1…35 mm²esnek kablo uçsuz
Güç devresi: vidalı bağlantı 2 kablo(lar) 1…25 mm²esnek kablo uçsuz
Güç devresi: vidalı bağlantı 1 kablo(lar) 1…35 mm²esnek ile
Güç devresi: vidalı bağlantı 2 kablo(lar) 1…25 mm²esnek ile
Güç devresi: vidalı bağlantı 1 kablo(lar) 1…35 mm²katı kablo uçsuz
Güç devresi: vidalı bağlantı 2 kablo(lar) 1…25 mm²katı kablo uçsuz
Sıkma torku
:
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla düz Ø 6 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm
Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla Philips No 2
Güç devresi: 8 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 25…35 mm² altıgen 4 mm
Güç devresi: 5 N.m - üzerinde EverLink BTR vidalı konnektörler - kablo 1…25 mm² altıgen 4 mm
Kontrol devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Güç devresi: 2,5 N.m - üzerinde vida kelepçesi terminalleri - tornavidayla pozidriv No 2
Çalışma süresi
:
42,5...57,5 ms kapama
16...24 msn açma
16...24 msn açma
Güvenlik güvenilirlik düzeyi
:
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Mekanik dayanıklılık
:
10 Mcycles
Maximum operating rate
:
3600 cyc/h -de <60 °C
