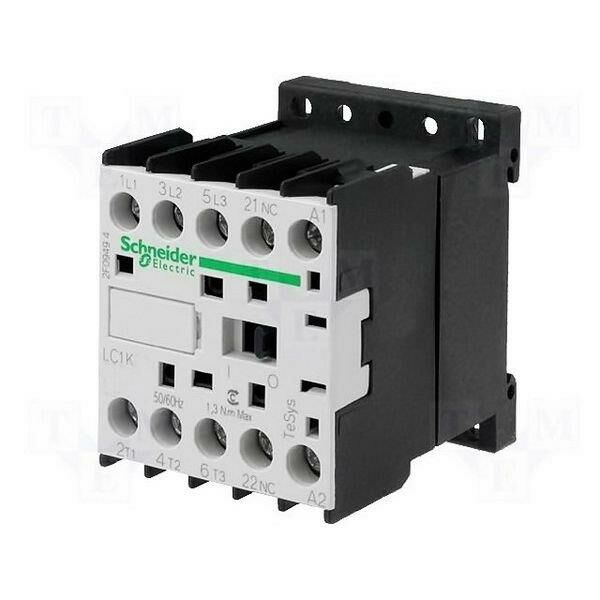

Schneider LC1-K0901M7 220/230VAC 9A 4kW 1NK Kontaktör
0 - Yorum Yap
Stok Kodu
LC1K0901M7
Kategori
%60
606,86 TL
1.517,16 TL
55,97
TL den başlayan taksitlerle!!
Kazancınız: 910.30 TL
Seri
:
TeSys
Ürün ya da bileşen tipi
:
Kontaktör
Ürün adı
:
TeSys K
Ürün grubu
:
LC1K
Cihaz uygulaması
:
Kontrol
Kontaktör uygulaması
:
Motor kontrol
Direnç yükü
Direnç yükü
Tamamlayıcı Özellikler
Kullanım kategorisi
:
AC-4
AC-1
AC-3
AC-1
AC-3
Kutup tanımı
:
3P
Power pole contact composition
:
3 NA
[Ie] nominal çalışma akımı
:
20 A 50 °C) -de <= 440 V AC AC-1 için güç devresi
9 A -de <= 440 V AC AC-3 için güç devresi
16 A 70 °C) -de 690 V AC AC-1 için güç devresi
9 A -de <= 440 V AC AC-3 için güç devresi
16 A 70 °C) -de 690 V AC AC-1 için güç devresi
Kontrol devresi tipi
:
AC -de 50/60 Hz
Kontrol devresi gerilimi
:
220...230 V AC 50/60 Hz
Motor gücü kW
:
2,2 kW -de 220...230 V AC 50/60 Hz AC-3
4 kW -de 380...415 V AC 50/60 Hz AC-3
4 kW -de 440 V AC 50/60 Hz AC-3
4 kW -de 480 V AC 50/60 Hz AC-3
4 kW -de 500...600 V AC 50/60 Hz AC-3
4 kW -de 660...690 V AC 50/60 Hz AC-3
2,2 kW -de 400 V AC 50/60 Hz AC-4
4 kW -de 380...415 V AC 50/60 Hz AC-3
4 kW -de 440 V AC 50/60 Hz AC-3
4 kW -de 480 V AC 50/60 Hz AC-3
4 kW -de 500...600 V AC 50/60 Hz AC-3
4 kW -de 660...690 V AC 50/60 Hz AC-3
2,2 kW -de 400 V AC 50/60 Hz AC-4
Yardımcı kontak düzenleme
:
1 NK
Aşırı gerilim kategorisi
:
III
[Ith] klasik açık hava termik akımı
:
20 A -de <50 °C için güç devresi
10 A -de <50 °C için sinyalleme devresi
10 A -de <50 °C için sinyalleme devresi
Irms nominal kapama kapasitesi
:
110 A AC için güç devresi 'e uygunNF C 63-110
110 A AC için güç devresi 'e uygunIEC 60947
110 A AC için sinyalleme devresi 'e uygunIEC 60947
110 A AC için güç devresi 'e uygunIEC 60947
110 A AC için sinyalleme devresi 'e uygunIEC 60947
Nominal kesme kapasitesi
:
110 A -de 415 V 'e uygunIEC 60947
110 A -de 440 V 'e uygunIEC 60947
80 A -de 500 V 'e uygunIEC 60947
110 A -de 220...230 V 'e uygunIEC 60947
110 A -de 380...400 V 'e uygunIEC 60947
70 A -de 660...690 V 'e uygunIEC 60947
110 A -de 440 V 'e uygunIEC 60947
80 A -de 500 V 'e uygunIEC 60947
110 A -de 220...230 V 'e uygunIEC 60947
110 A -de 380...400 V 'e uygunIEC 60947
70 A -de 660...690 V 'e uygunIEC 60947
Ilgili sigorta değeri
:
25 A gG -de <= 440 V için güç devresi
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660
25 A aM için güç devresi
10 A gG için sinyalleme devresi 'e uygunIEC 60947
10 A gG için sinyalleme devresi 'e uygunVDE 0660
Ortalama empedans
:
3 mOhm - Ith 20 A 50 Hz için güç devresi
Yalıtım direnci
:
> 10 MOhm için sinyalleme devresi
VA cinsinden kalkış gücü
:
30 VA 20 °C)
VA cinsinden tutma güç tüketimi
:
4,5 VA 20 °C)
Isı dağılımı
:
1,3 W
Kontrol devresi gerilim limitleri
:
Çalışma: 0,8...1,15 Uc 50 °C)
Düşme: 0,2...0,75 Uc 50 °C)
Düşme: 0,2...0,75 Uc 50 °C)
Maximum operating rate
:
3600 cyc/h
Yardımcı kontak tipi
:
Tip anlık 1 NK
Sinyalleme devre frekansı
:
<= 400 Hz
Minimum anahtarlama akımı
:
5 mA için sinyalleme devresi
Minimum anahtarlama gerilimi
:
17 V için sinyalleme devresi
Çalışma süresi
:
10...20 msn bobinin enerjisini kesme ve NA açma
10...20 msn bobin enerjileme ve NA kapama
10...20 msn bobin enerjileme ve NA kapama
Güvenlik güvenilirlik düzeyi
:
B10d = 1369863 cycles nominal yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
B10d = 20000000 cycles mekanik yüklü kontaktör 'e uygunEN/ISO 13849-1
Çakışmama mesafesi
:
0,5 mm
Mekanik dayanıklılık
:
Şoklar kontaktör kapalı, X ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Şoklar kontaktör kapalı, Y ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör kapalı, Z ekseninde: 11 msn için 15 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, X ekseninde: 11 msn için 6 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Y ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Şoklar kontaktör açık, Z ekseninde: 11 msn için 10 Gn 'e uygunIEC 60068-2-27
Titreşimler kontaktör kapalı: 4 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
Titreşimler kontaktör açık: 2 Gn, 5...300 Hz 'e uygunIEC 60068-2-6
